现代施工对质量的重视、紧张的工期和严格的预算，对隧道施工的各方面都提出了更高的要求，在测量上，不但要保证隧道顺利贯通，而且要保证开挖断面的形状控制、衬砌厚度和衬砌表面的平整度控制，以及全面的数字化档案也将成为现代隧道施工测量的新标准、新要求。

在保证工程质量、施工安全的基础上按时完工，需要一套更安全、快速、有效的检测技术与之相适应，隧道三维全断面自动扫描信息系统应运而生。隧道三维全断面自动扫描信息系统是指导隧道开挖、混凝土拌制及二衬混凝土浇筑等工序的强有力措施，同时也是工程建设各相关责任主体内部加强隧道断面管理的重要保证措施。

作为世界上最大的测量仪器生产制造商之一，拓普康在全球范围内推出全新全站式扫描仪GTL-1000！作为一款革新的全站式扫描仪，真正做到测量扫描一体化，在高密度扫描断面超欠挖分析、精细化开挖方量分析、衬砌厚度分析、岩土工程监测分析和隧道竣工等方面有优秀表现。

拓普康GTL-1000全站式扫描仪仪器操作简单，搭配后处理安伯格隧道系统进行点云分析，满足隧道开挖、初支、衬砌、平整度检测等多模式测量需求。

一、数据采集

浙江交工集团下属某公司目前施工景文高速项目位于浙江南部山区，目前浙江省地形条件最为复杂的高速公路之一，项目部面临的困难和问题前所未有：地形多变、地质条件复杂；景区道路、环保要求高，高达78.8%的桥隧比。为了建立一个完善的统一的隧道安全质量体系，需要在开挖、初支、衬砌三个施工阶段进行超欠挖检测。

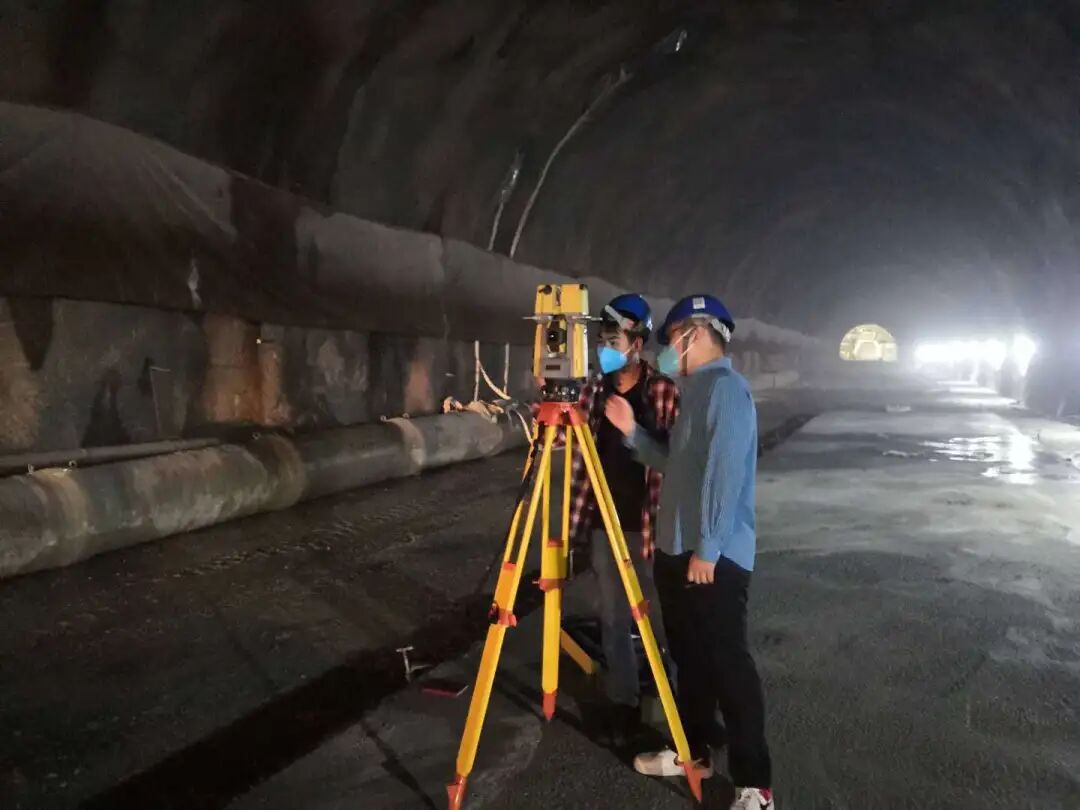

人员配备：2人

设备配备：拓普康GTL1000扫描仪、木脚架、单棱镜

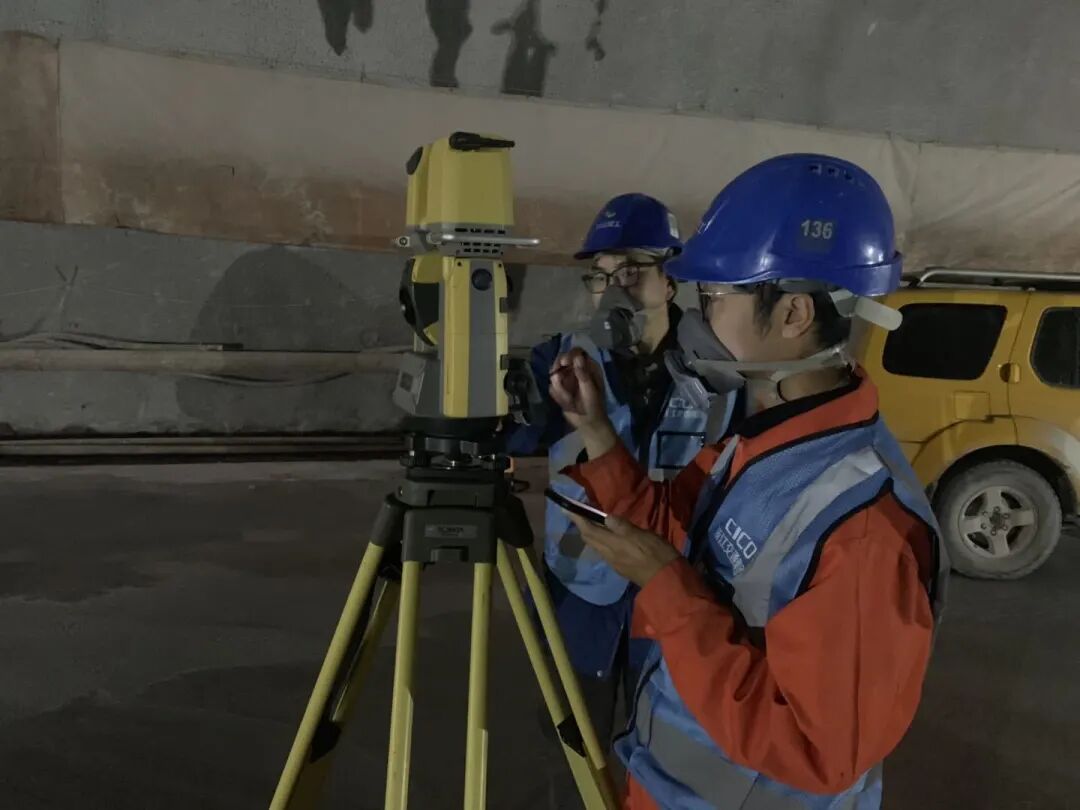

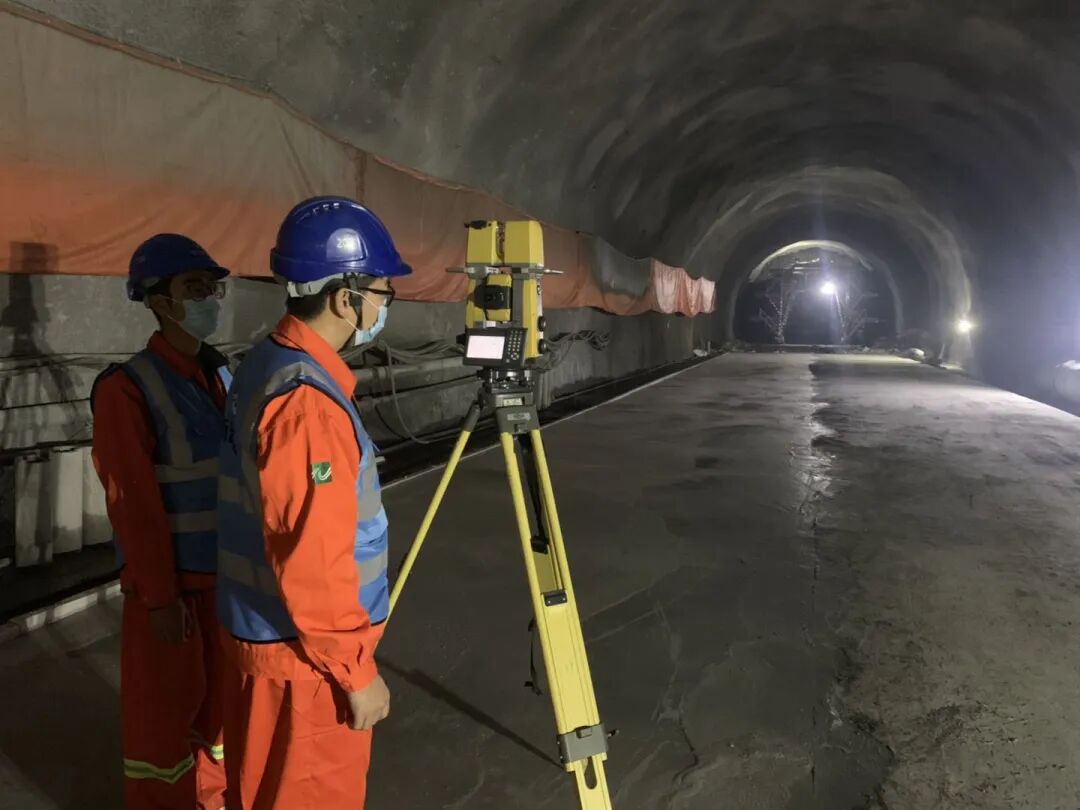

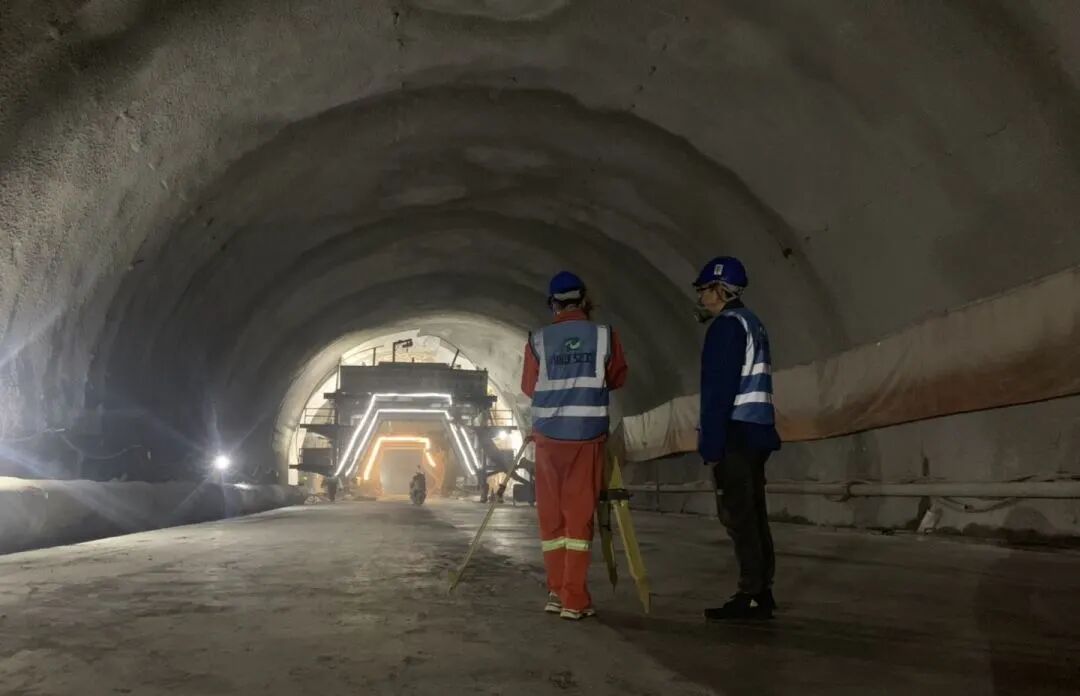

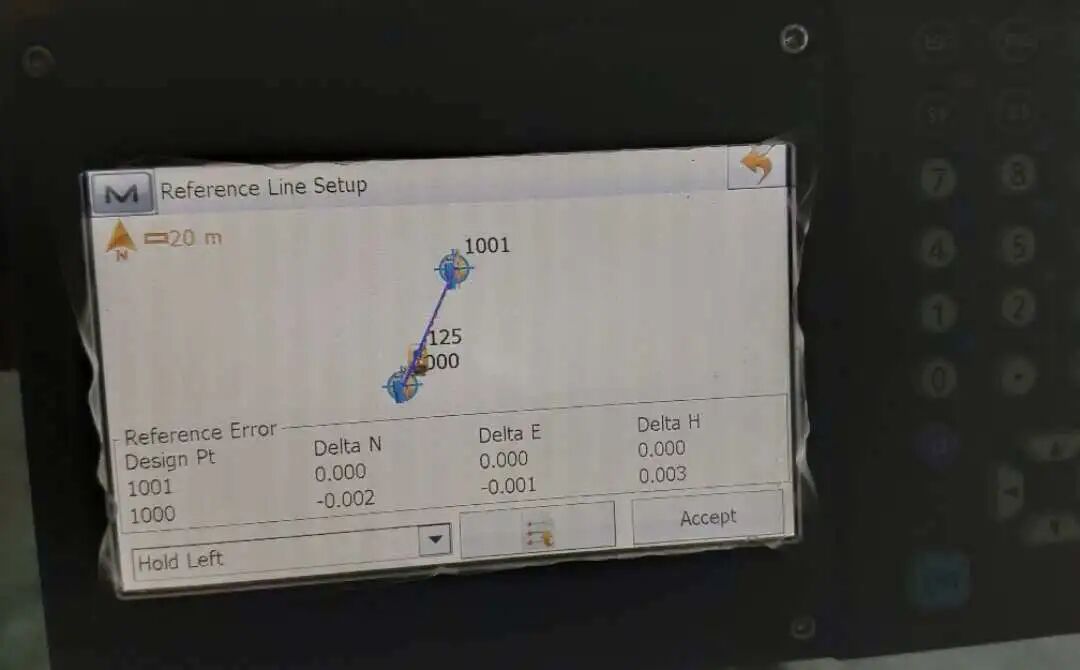

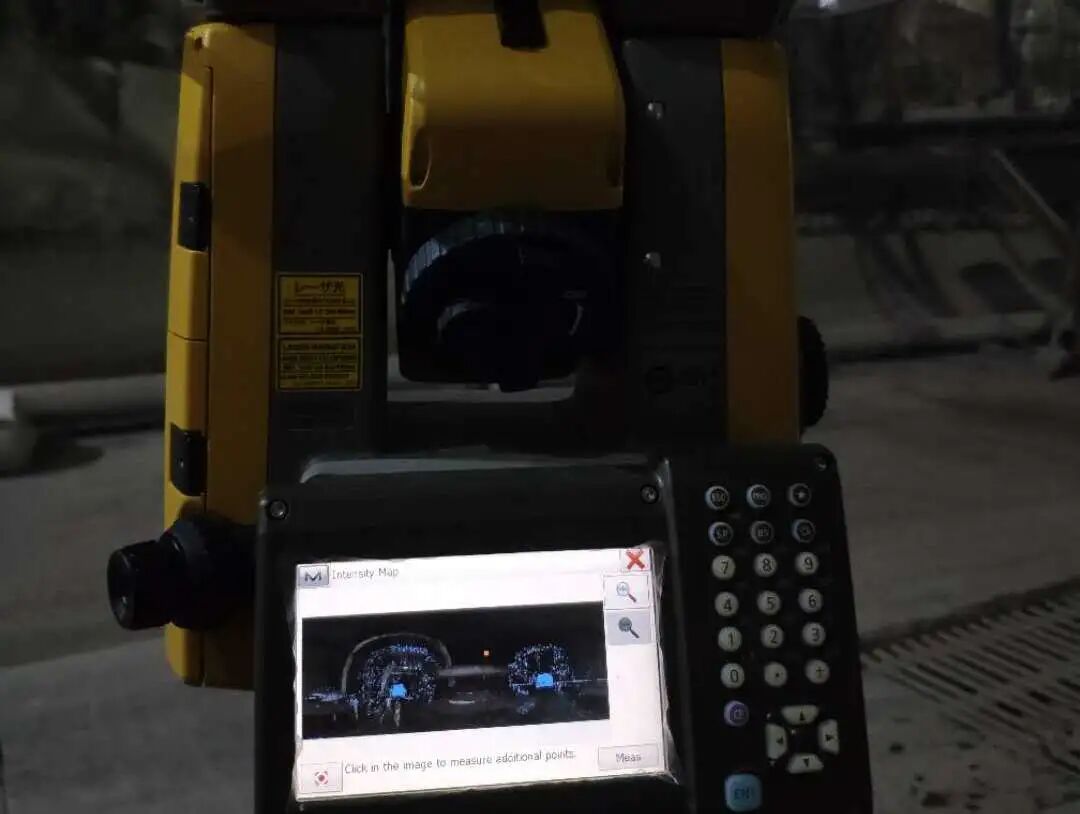

隧道现场：粗略瞄准，全自动马达快速搜索棱镜，完成设站定向！启动扫描，全景数据采集时间3分钟（有效范围140米），单站数据设站采集时间不超过5分钟。

二、设计输入

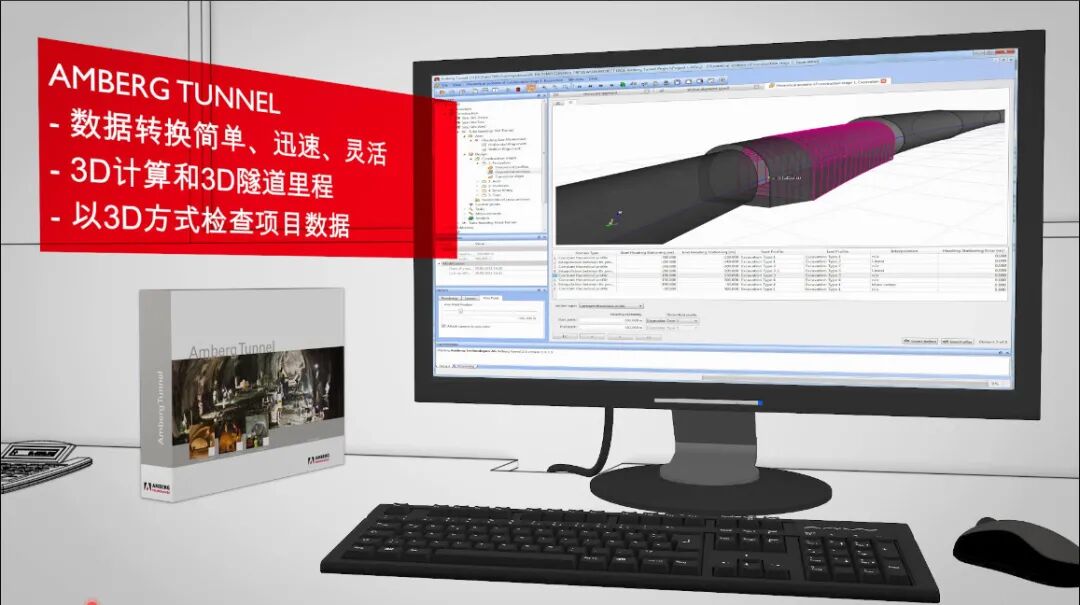

Amberg Tunnel软件是专为隧道建设设计的、经过全球千余地下工程项目实践检验的隧道综合测量解决方案，由安伯格技术公司研发，支持各种隧道施工工法和施工阶段。

根据设计院的设计数据，围岩等级信息，在软件上编辑好平竖曲线，相应的等级围岩断面导入成功，建立隧道开挖、初支及二衬模型。

拓普康GTL-1000全站式扫描仪，扫描数据储存在SD内，点云导入Amberg Tunnel软件内进行数据抽吸、过滤、降噪等系列分析。

三、数据处理及成果

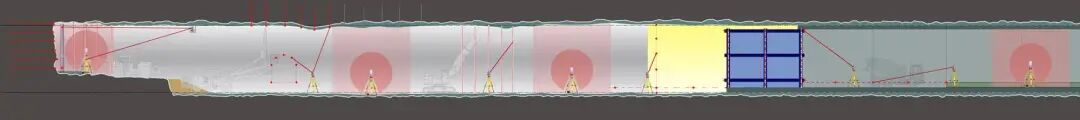

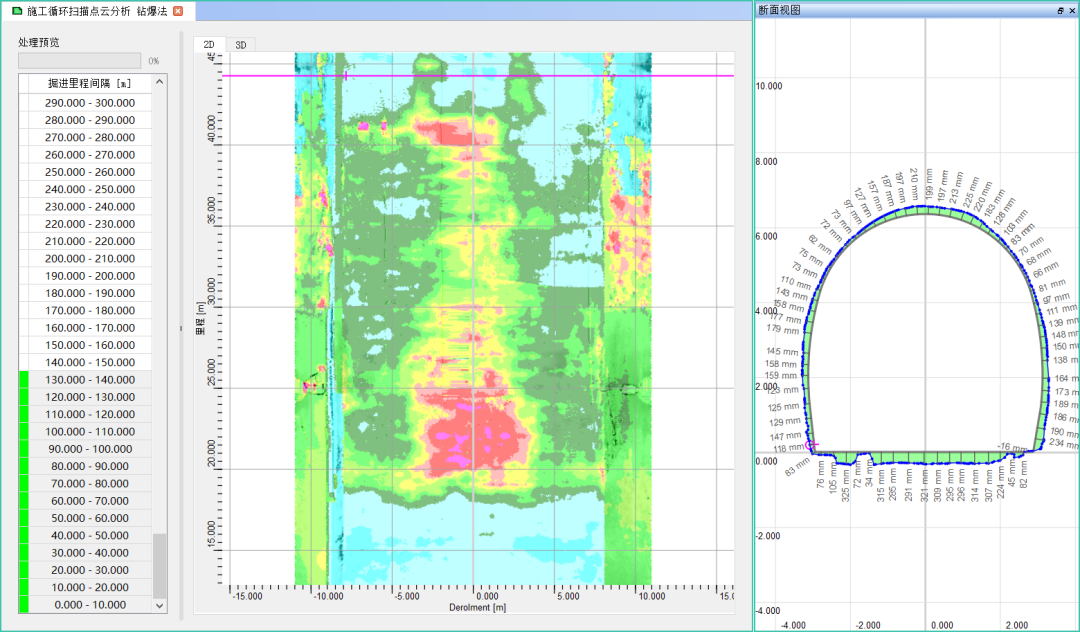

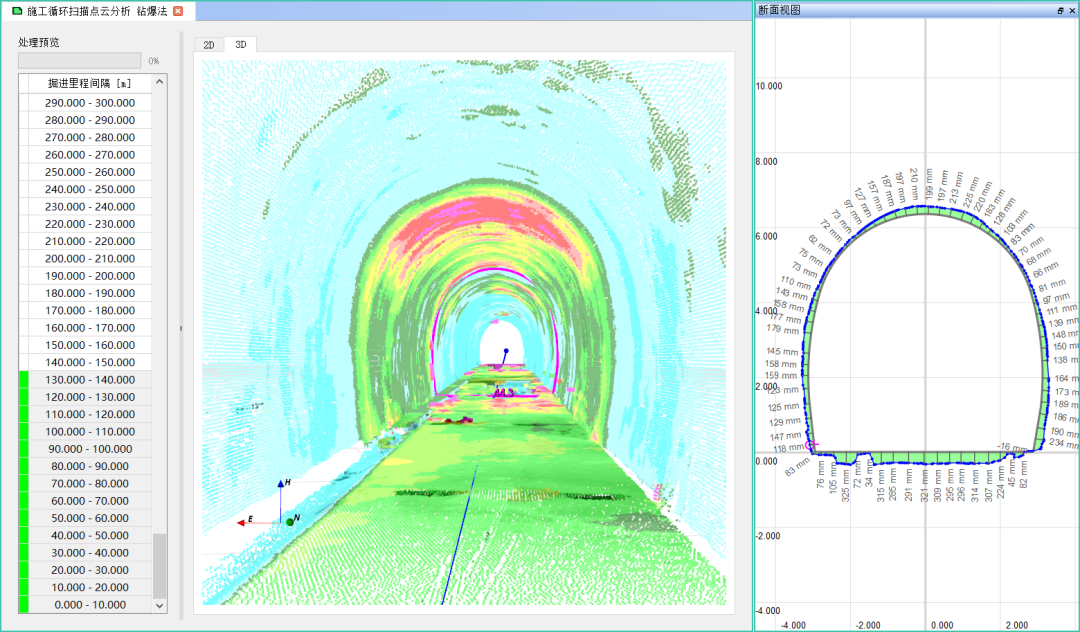

经过降噪、过滤后的有效数据，按照对应的施工阶段导入对应的数据分析，批量全自动的生成隧道超欠挖色谱影像图。

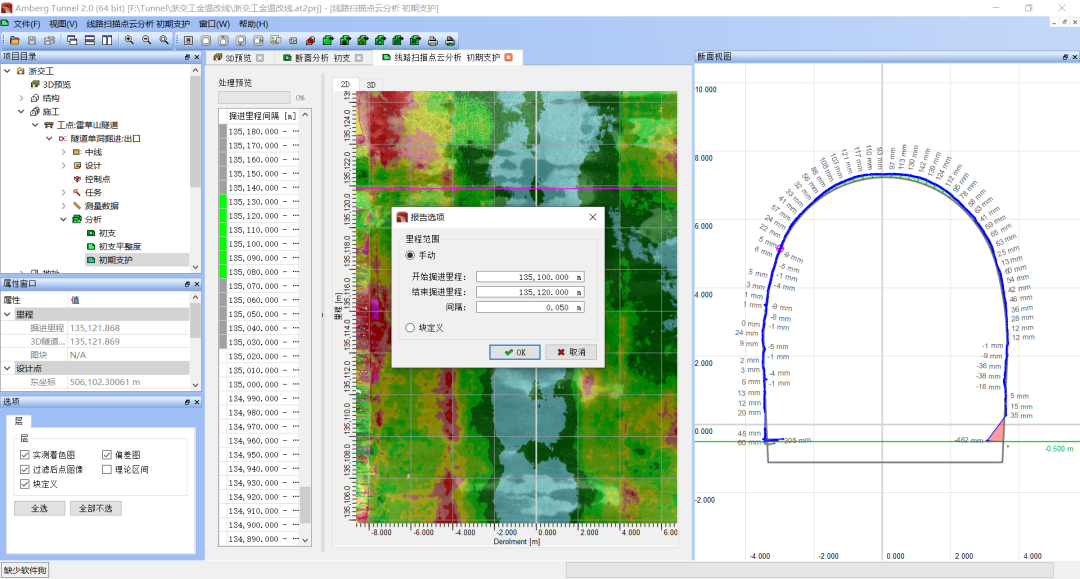

可以里程间隔沿设计轴线批量生成任意里程隧道横断面

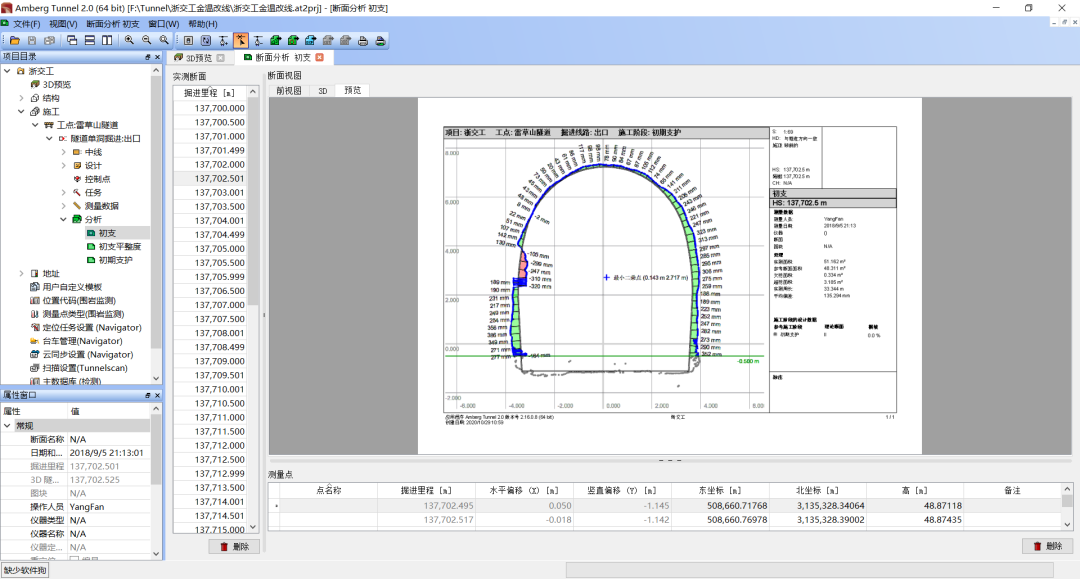

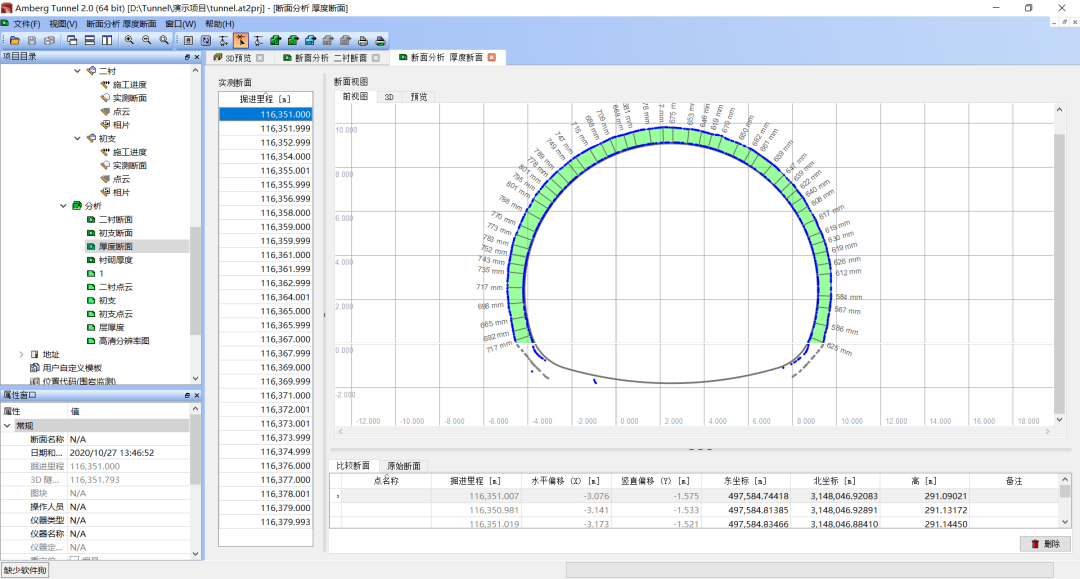

一次数据实现超欠挖断面分析、方量计算、衬砌分析、侵限分析等多种需求成果（案例）

拓普康GTL-1000全站式扫描仪自带全站仪功能，支持设站、欠挖放样等，全站式扫描仪将是未来隧道扫描方案的最优选择。既是高精度的马达全站仪，支持隧道测量、放样、导线等功能，100000点/秒的速度，又满足了隧道全断面施工检测的扫描功能，一机多用，降低了施工单位采购成本。同时，高效率的扫描工作，保证了施工质量，高精度的土石方统计减少了衬砌方量的浪费，显著节约了施工成本。
